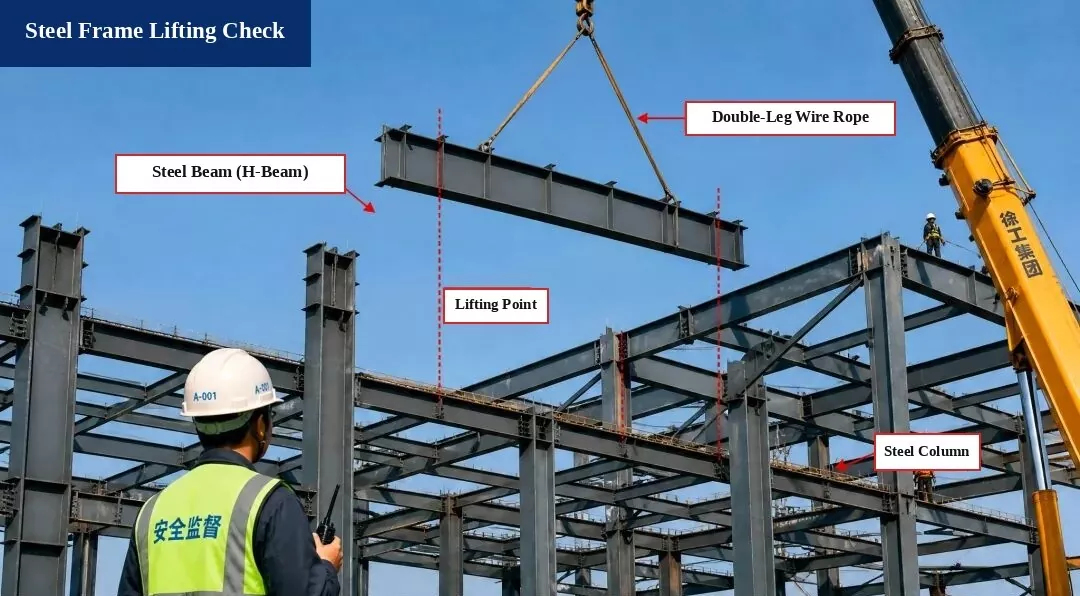

1. Siaki Si'isi'i Fa'avaa Uamea

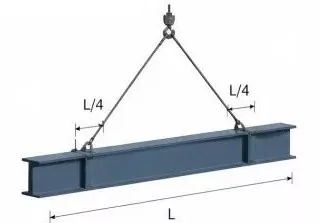

I. Siitia Ata

Sui Usufono:Uila Umea H500×200×10×16, Umi L = 12.0 m

Si'i togi:Seti i le L/4 mai pito ta'itasi o le la'au

Su'ega ma'ata:α ≈ 60°

II. Fuafuaga o uta

1. O le mamafa o le la'au:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. Fa'ailoga o le Aveta'i:Ave le 1.1

3. Mamafa o Maata:Le amana'ia (fa'atauaina)

4. Aofa'iga Si'i uta:
P = G × 1.1 = 219.9 kN

5. Teuga maata (Paleni uta):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. Siaki Saogalemu maata

1. Ituaiga maata:φ20 uaea uaea maea, gau le uta Fb = 360 kN

2. Puipuiga (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

Faʻafeiloaʻi tulaga manaʻomia!

Siaki Fa'ai'uga:
Ole fa'agaioiga si'i e saogalemu ma fa'amalieina mana'oga.

Tulaga Fa'asinomaga

• Fa'ailoga mo le Fausiaina o Fauga Uamea (GB 50755-2012)

• Tulafono Fa'ainisinia mo le Saogalemu o le Si'i ma Si'i i luga i le Faufale (JGJ 276-2012)

Fa'amatalaga Saogalemu:

1. Siaki le u'amea u'amea, maea uaea, ma mea faigaluega si'i a'o le'i siiina ina ia mautinoa e saogalemu ma faatuatuaina.

2. Tofi se tagata tuuto e taitaia le faagasologa o le siiina. E leai se tasi e mafai ona tu i lalo o le laau faalava.

3. Taofi loa le galuega si'i pe a o'o le saoasaoa o le matagi i le Laasaga 6 pe maualuga atu.

2. Fa'apipi'iina ma le Su'esu'ega o Fa'avaa Uamea - Fa'apipi'i Uila

Sii i luga le u'amea u'amea i lona tulaga fuafuaina, ona asiasia lea ma fa'amaonia so'oga so'oga ina ia mautinoa e fetaui lelei le fa'apipi'iina o mana'oga.

[Fa'ailoga Fa'amau ile Koluma: Su'esu'ega Fa'apipi'i Uila | Igoa ole Poloketi: A'oa'oga #1 | Aso Asiasiga | Tagata Asiasi]

3. Fa'apipi'iina ma le Su'esu'ega o Fa'avaa Uamea - Fa'apipi'i Fa'ato'aga Fa'ato'aga

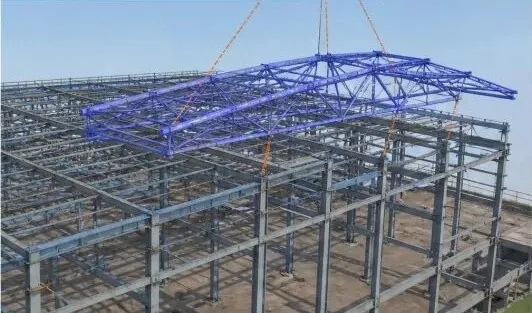

1. Fa'ata'ita'iga BIM 3D:Fa'ata'ita'i le fa'apipi'iina o ta'avale uamea e fa'aleleia ai le fuafuaga fa'ae'e ma le fa'atonuga fa'apipi'i.

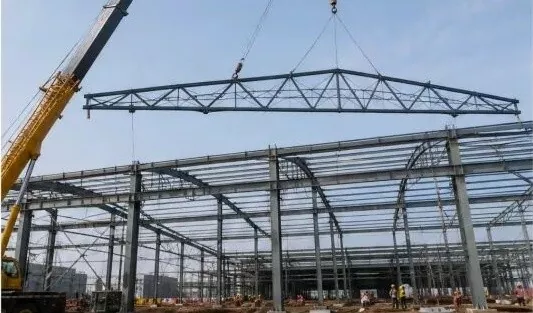

2. Siitia Fa'aoloa Fa'afale:Fa'aaoga se loli loli e si'i ai le koli ma tu'u lemu i le tulaga a'o fa'apaleni.

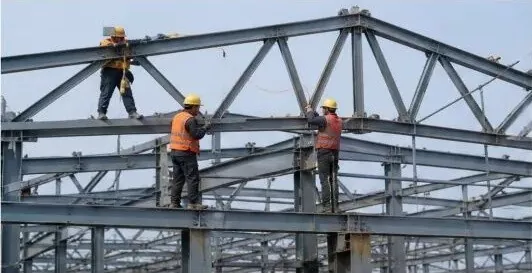

3. Tulaga & Fa'atonu le tumau:A mae'a ona fa'amau le fa'alava o le taualuga, fa'amautu mo sina taimi ma fetu'una'i lona tulaga ma le maualuga (maualuga).

4. Feso'ota'iga Bolt Malosi Maualuga:Faʻamauina faʻamau maualuga-malosi e tusa ai ma tulafono mamanu e faʻamautinoa ai se fesoʻotaʻiga malosi.

5. Fa'apipi'i Asiasiga:Siaki le maualuga o le fa'alava, le lautele, punou (fa'asese), ma le fa'aoga sa'o ina ia mautinoa e fetaui ma le fa'ailoga.

6. Fa'amaumauga o Asiasiga:A uma ona pasia le asiasiga, faʻatumu le pepa faʻamaumauga ma faʻaauau i le isi laasaga faufale.

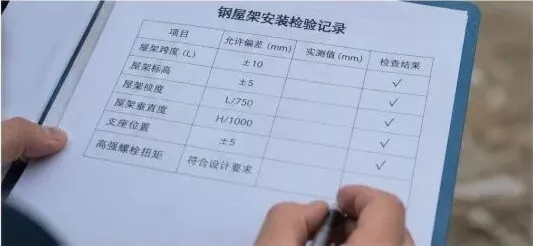

Fa'amaumauga o Su'esu'ega o le Fa'apipi'iina o Fa'amau Fa'amau

Mea Su'esu'e	Fa'ataga Sese (mm)	Fua Taua (mm)	Siaki I'uga
Fa'alava (L)	±10	—	√ (Pase)
Maualuluga o le Truss (Elevation)	±5	—	√ (Pase)
Pi'o fa'alava (Sefe)	L / 750	—	√ (Pase)
Fa'asaga Tusa'o	H / 1000	—	√ (Pase)
Tulaga Lagolago	±5	—	√ (Pase)
Malosi Maualuluga Bolt Torque	Faʻafeiloaʻi manaʻoga mamanu	—	√ (Pase)

Manatu Autu Pule:

Siaki vaega u'amea uma o lo'o sau i luga o le saite e fa'amaonia ai lo latou ituaiga, lapopoa, ma le lelei o le uelo;
Fa'aoga se fuafuaga si'isi'i saogalemu ma fa'atino ina ia mautinoa le saogalemu o le si'i;
Fetuuna'i ma fa'asa'o le ta'avale pe a uma ona tu'u i le tulaga;
Faʻamau lelei uma faʻamau malosi ma faʻataʻitaʻi a latou faʻamalosi e tusa ai ma le faʻailoga;
Faia se su'esu'ega atoa ina ia mautinoa o le fausaga fa'apipi'i e fetaui uma ma mamanu ma tulafono e mana'omia.

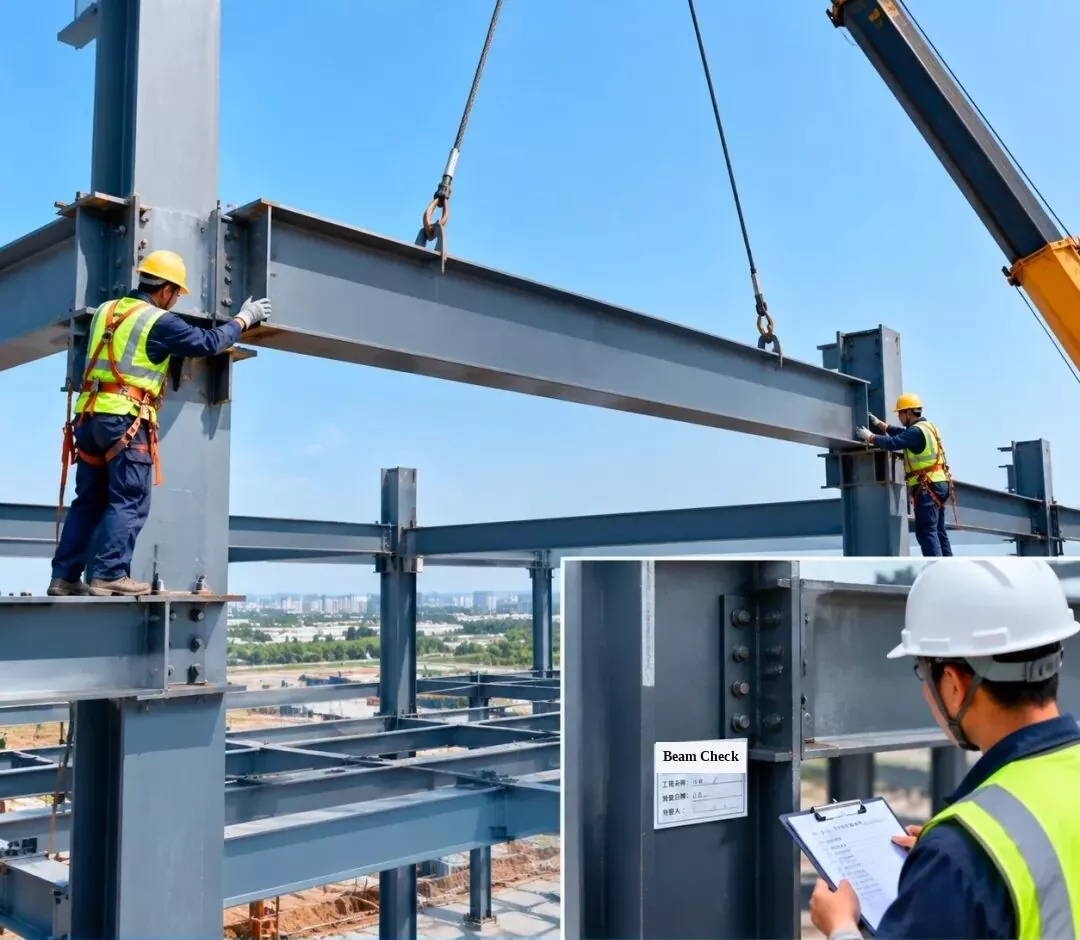

4. Fa'apipi'iina ma le Su'esu'ega o Fa'avaa Uamea - Fa'apipi'i Fa'alava Uamea

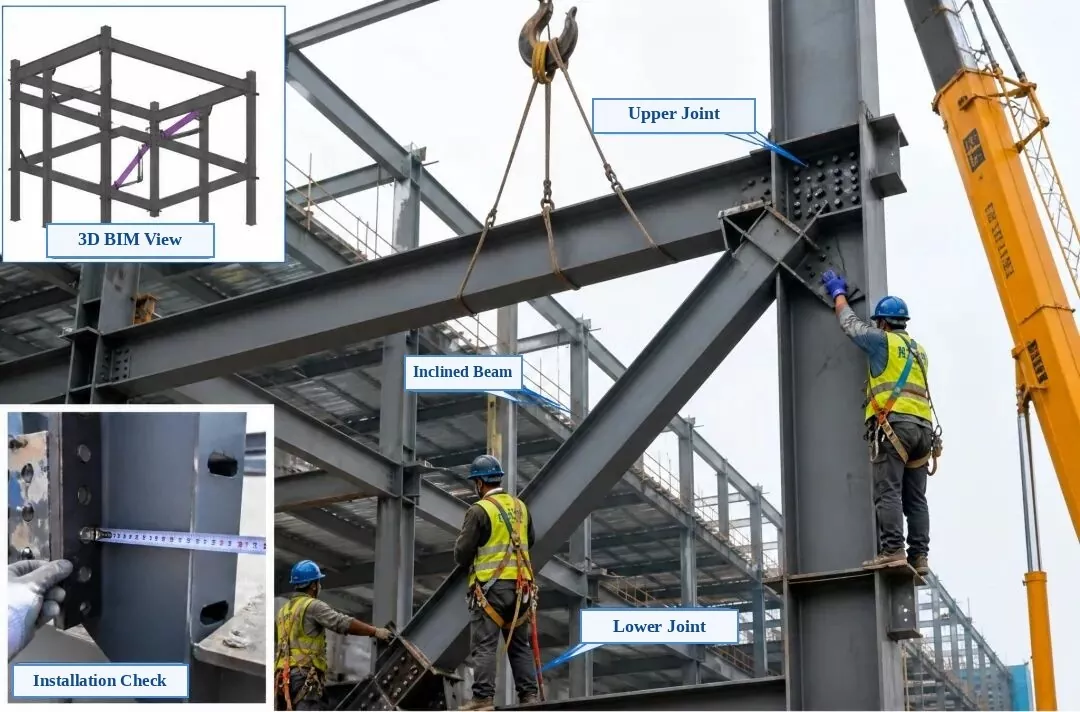

Fa'ailoga Ata ua To'esea:Tulaga Tauagavale i luga: 3D BIM View | Fa'amau i lalo-agavale: Siaki Fa'apipi'i | Ata Autu: Feso'ota'iga i luga, U'u Umea Fa'a'ai'u (Ta'oto'o Fa'amau), So'oga So'oga Tu'ulalo.

Fa'apipi'iina ma le Su'esu'ega o Fa'avaa Uamea - Fa'apipi'i Fa'alava Uamea

1. Siaki a'o le'i fa'apipi'iina:Siaki le numera o le vaega, lapopoa, tulaga o pu faʻamau, ma le faʻatonuga o mea faʻapipiʻi. Ia mautinoa o mea e fa'afeso'ota'i e mafolafola, mama, ma leai ni pa'u po'o se suau'u.

2. Si'itia ma Tulaga:Fa'aaoga ni togi si'i se lua e si'i malie ai le ave fa'afa'a'oso i totonu. Fa'apipi'i mo sina taimi ma ia mautinoa o so'oga pito i luga ma lalo o lo'o laina sa'o ma le koluma u'amea ma le la'au.

3. Fa'aoga ma Fetuunaiga:Fetuuna'i le tulaga o le laina ogatotonu, maualuga, ma le fa'aoga sa'o o le fa'alava fa'asaga e fetaui ma mana'oga o le mamanu. Fa'auma le feso'ota'iga tumau pe a uma ona fa'aoga.

4. Auala So'oga:Faʻafesoʻotaʻi faʻamau faʻamalosi maualuga. Fa'amau fa'atasi mai le ogatotonu agai i fafo i itu uma e lua pe a mana'omia e le mamanu, ma maka fa'amau ta'itasi pe a mae'a su'esu'ega pasi fa'amau.

5. Fa'apipi'i Asiasiga:Siaki le tulaga o le laina ogatotonu, maualuga, fa'aoga sa'o, fa'afeso'ota'i ipu, ma le lelei fa'amau. O mea uma lava e tatau ona faʻamalieina le Tulafono mo le Taliaina o le Fausiaina o Tulaga Lelei o Faʻatonuga (GB 50205).

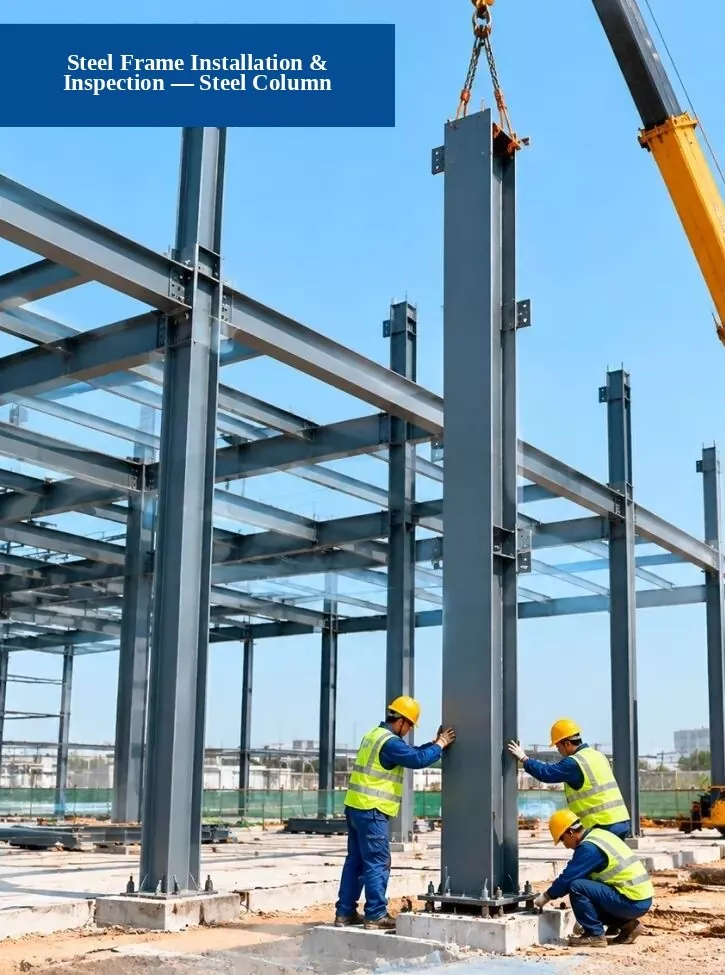

5. Fa'apipi'i ma le Su'esu'ega o Fa'avaa u'amea - Fa'apipi'iina o Koluma uamea

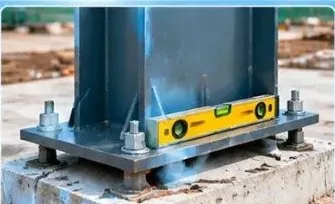

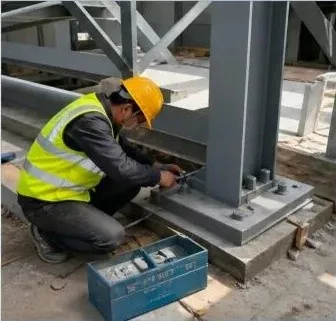

1. Siaki Faavae:Siaki pe fetaui le tulaga o le taula, le maualuga o le faavae, ma le fua o le faavae ma manaoga o le mamanu.

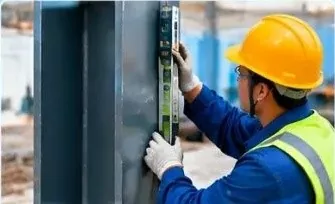

2. Siaki Fa'asaga Tusa'o:Fa'aaoga le aofa'i atoa, palama leisa, po'o le tulaga fa'asa'o e siaki ai pe fa'apefea ona tu sa'o (tutusa) le koluma sila.

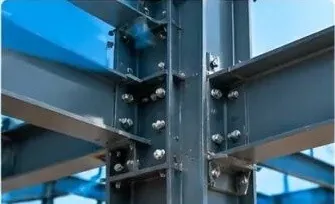

3. Su'esu'ega Tulaga Lelei:Siaki pe o le maualuga-malosi uʻamea, uelo, ma papatusi soʻotaga fetaui tulaga manaomia.

Faiga Fausia:1. Galuega Sauniuniga → 2. Si'i ma Tuu le Koluma Uamea → 3. Fa'apipi'i & Fa'amautu → 4. Asiasiga & Taliaina

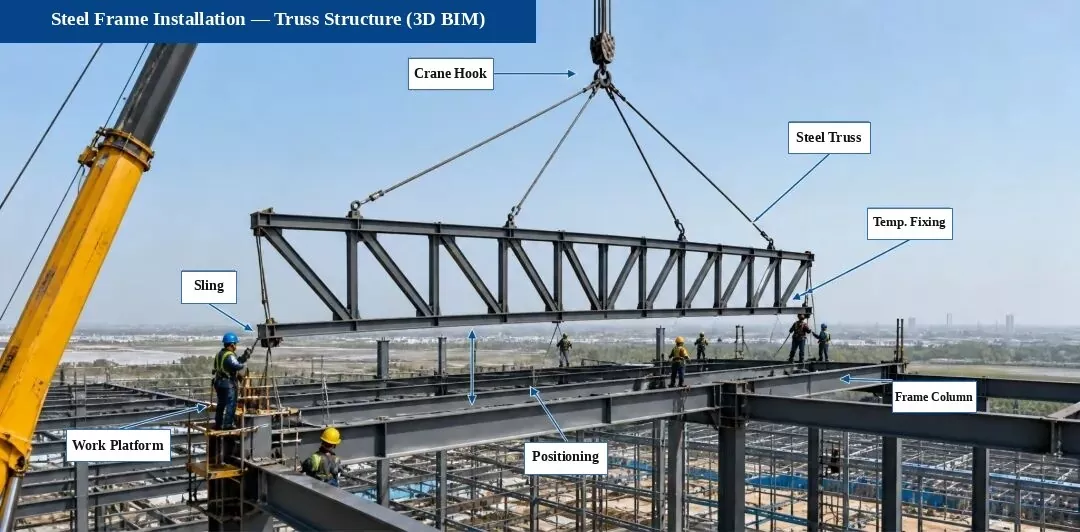

6. Fa'apipi'i Fa'a'i'amea — Fa'apipi'iina o le Fa'alava (3D BIM Diagram)

Fa'agasologa o Fa'atonuga:Su'esu'ega & Fa'ailoga → Siaki Lagolago → Si'i ma Tu'u → Fa'apipi'i Le tumau → Fa'asa'o & Fetuuna'iga → Feso'ota'iga Uila Maualuluga → Uila (pe a mana'omia)

Manatu Fa'apipi'i Autu:

A'o le'i si'iina, siaki fa'alua le laina tutotonu lagolago, maualuga, ma tulaga fa'apipi'i vaega;
Fa'apipi'i maea ta'i savili (taglines) a'o si'isi'i ina ia mautu le fa'aula;
Fetuuna'i ma fa'amautu mo sina taimi le fa'aula pe a mae'a ona tu'u ina ia taofia ai le pi'o po'o le fa'alavelave;
O fesoʻotaʻiga faʻamau malosi e tatau ona mulimulitaʻi i le mamanu ma tulafono faʻailoga ma faʻamalosi i le faʻamalosi manaʻomia;
E tatau ona fetaui lelei le lelei o le uelo i tulafono i le Code for Acceptance of Construction Quality of Steel Structures (GB 50205).

Manatu Autu Su'esu'ega (Ata o Nofoaga):

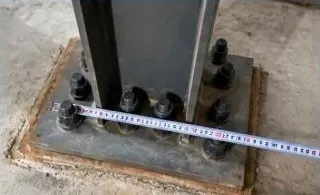

1. Lagolago & Soofaatasi Siaki

Siaki le tulaga ma le maualuga o fa'amau lagolago, ipu iila, ma vaega fa'apipi'i ina ia mautinoa e fetaui ma mana'oga mo le mamanu.

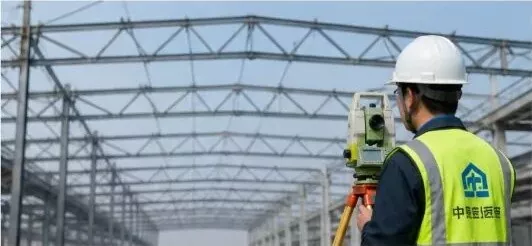

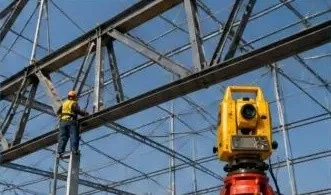

2. Si'i le Fa'aogaina o Truss

Fa'aoga le aofa'i atoa e fua ai le laina ogatotonu, maualuga, ma le punou o le fa'alava, ma fai fetuunaiga fa'aoga.

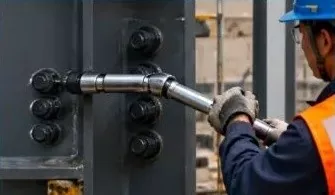

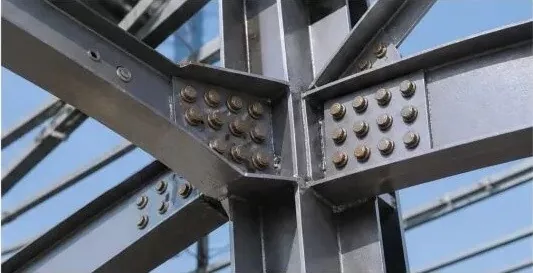

3. Siaki Utu Malosi Maualuga

Siaki le numera, lapopoa, ma le torque o faʻamau malosi, ma toe faʻataʻitaʻi pe a manaʻomia e le code.

Fa'aaliga:O le fausaga o le truss i lenei poloketi o loʻo faʻapipiʻiina muamua i totonu o le fale gaosimea ma sii i luga o vaega i luga o le nofoaga e faʻamautinoa ai le faʻapipiʻiina saʻo, lelei, ma le saogalemu.

7. Fa'avaa uamea & Fa'ailoga Fa'aele'ele Fa'aele'ele Fa'apipi'i ma Su'esu'ega

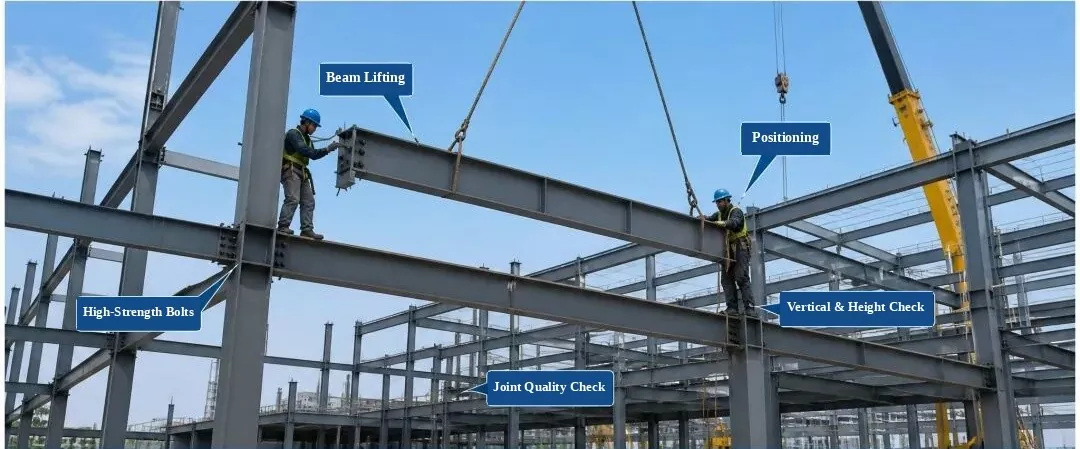

Fa'apipi'iina ma le Su'esu'ega o le Fa'avaa Uamea

(Fa'ailoga: Si'i Fa'alava, Tu'uga, U'u Malosi Maualuga, Si'i Tu'usa'o & Maualuluga, Su'ega Tulaga Tu'ufa'atasi)

1. Siaki Vaega o Sau:Siaki le tulaga lelei o meafaitino, lapoa, tulaga o luga, ma le sa'o. Fa'apipi'i pe a uma ona pasia le asiasiga.

2. Puleaina o Fa'agasologa:Pulea le fa'atulagaina o vaega, maualuga, fa'atutusa i luga, ma fa'amau fa'amau a'o fa'apipi'i.

3. Asiasiga Aitema:Tulaga o le laina ogatotonu, maualuga, fa'aoga sa'o, mafolafola luga, ma le lelei o feso'ota'iga.

4. Tulaga Tulaga Lelei:E tatau ona fa'amalieina le Fa'atonuga mo le Taliaina o le Tulaga Faufale Tulaga Fa'atonu (GB 50205-2020).

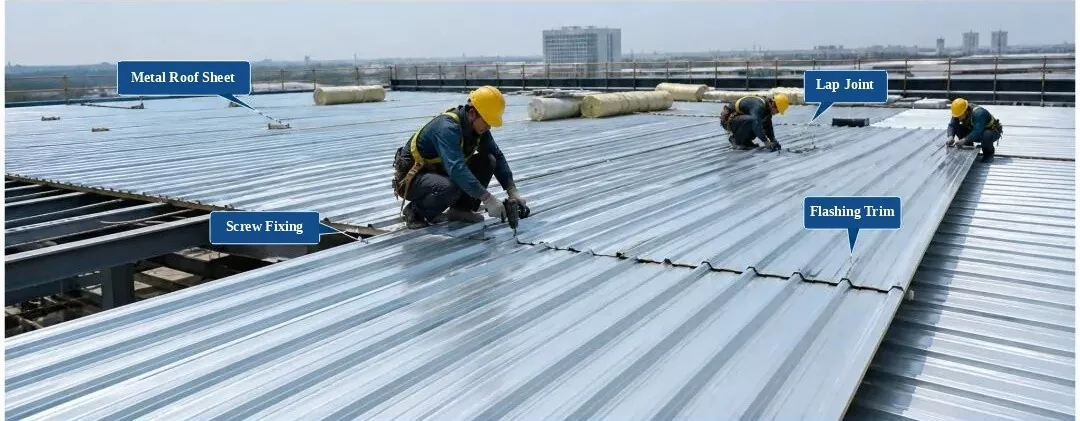

Fa'apipi'i Fa'ato'aga Fa'ato'aga & Su'esu'ega

(Fa'ailoga: Pepa U'amea, So'o Fa'avae, Fa'apipi'i Siu Fa'amau, Fa'a'i'i'ila)

1. Siaki Mea:Siaki le talaaga o le laulau, mafiafia, ufiufi, ma le lanu. Fa'aaoga pe a uma ona pasia asiasiga.

2. Tulafono Fa'apipi'i:Fa'amau sa'o le fa'amau ma fa'amaumau. Taofi le va o sikulima i totonu o tapula'a masani, e aunoa ma ni fa'ailoga e misi pe misia.

3. Asiasiga Aitema:Mafolafola o le taualuga, o'i le lautele, va o mea fa'apipi'i, ma fa'amatalaga e le susu.

4. Tulaga Tulaga Lelei:E tatau ona fa'amalieina le Fa'amatalaga Fa'ainisinia mo Fa'ainisinia Fa'aele'ele (GB 50345-2012).

8. Fa'apipi'iina ma le Su'esu'eina o Fa'avaa Uamea - Fa'asitepu u'amea ma Fa'alavaau

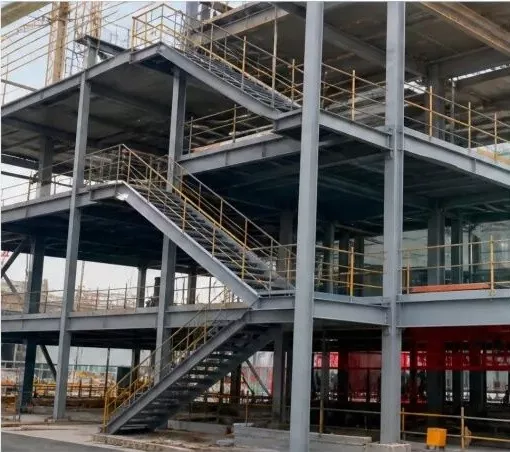

1. Fa'asitepu u'amea ma fa'alava lima (Ata o le Nofoaga)

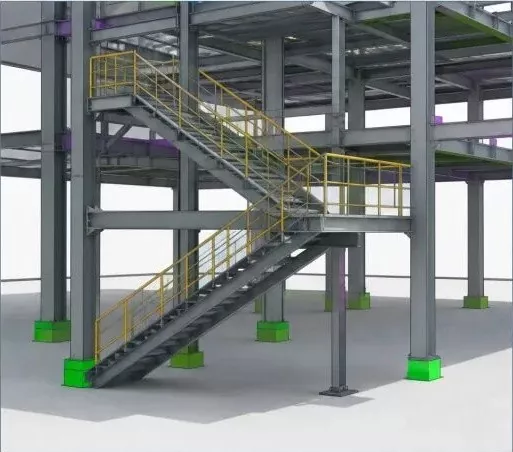

2. Fa'ata'ita'iga BIM 3D (Fa'asitepu u'amea ma Fa'au'ulima)

3. Fa'apipi'i Fa'asitepu u'amea (Galue Site)

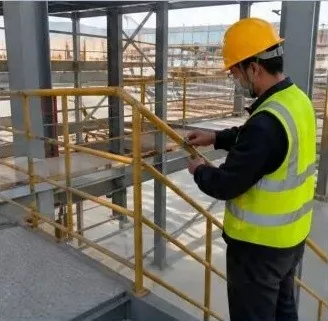

4. Fa'apipi'i Fa'aaulima (Galue i Nofoaga)

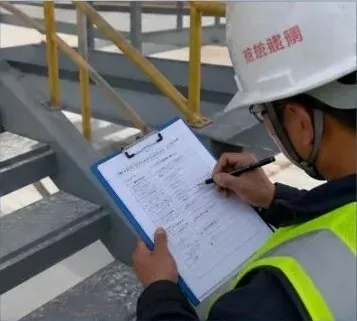

5. Su'esu'ega Tulaga Tulaga Fa'apipi'i (Siaki Nofoaga)

Faatonuga:

Aʻo leʻi faʻapipiʻi faasitepu uʻamea ma faʻamau lima, siaki faʻalua vaega vaega, maualuga, ma laina ogatotonu;
Pe a faʻaogaina fesoʻotaʻiga faʻapipiʻi, siaki le tele o le paʻu, aofaʻi, ma le faʻamalosi e faʻamautinoa ai se fesoʻotaʻiga mausali;
E tatau ona mautu ma sa'o lima fa'apipi'i, fa'atasi ai ma uelo atoatoa ma lamolemole e fetaui ma mana'oga ma fa'ailoga;
Faia se su'esu'ega lelei pe a uma ona fa'apipi'i ma fa'atumu fa'amaumauga o asiasiga e fa'amautinoa ai le lelei o le poloketi.

Tulaga Fa'agasologa o Faugāfale mo Fa'a U'amea (Fa'a'i'a)

Fauga uameaese fa'aaogaina lautele i le maketi faufale i aso nei e fausia ai fa'avaa fale, ma o le a avea ma filifiliga autu mo fausaga fale muamua i le lumana'i. O fausaga uamea e tele vaega laiti, ituaiga fausaga, ma ituaiga vaega. Faʻavae i luga o le faʻatulagaga faʻavae, e vaevaeina i latou i ituaiga autu e fa: faʻavaa faitotoa, avanoa avanoa, trusses, ma fausaga fausaga.
