I luga o le Nofoaga uamea Fa'apotopotoga Fono + Fa'asa'o Fa'asa'o Fa'asa'oga Galulue Faufautua + Mana'oga Autu

Folasaga:I totonufausiaina o fausaga uamea, "Fa'apotopotoga eleele + mamafa-crane integral lifting" (fa'apipi'i atoa le fausaga i luga o le 'ele'ele ma si'i i luga i le tulaga o se iunite e tasi e fa'aaoga ai crane mamafa) o se tasi lea o auala faufale e sili ona taugofie, saogalemu, ma le lelei o lo'o maua i aso nei.

Pe a faatusatusa i le "maualuga maualuga le potopotoga" (faaopoopo vaega fasi vaega i luga o le ea), o lenei metotia e matua faaitiitia ai galuega matautia i le maualuga, faaitiitia fua o faaletonu uelo, ma pulea lelei le deformation fausaga. Ae ui i lea, e mana'omia ai tapenaga fa'ato'a fa'ato'aga, fa'atulagaina jig fa'apotopotoga maualuga, fa'atatauga fa'ainisinia si'isi'i malosi, ma fa'ailoga ma fa'atonuga lelei i luga ole laiga.

O lo'o i lalo se ta'iala fa'apitoa fa'apitoa mofausaga uamea i luga o le nofoagafa'apipi'i ma fa'apipi'i tu'ufa'atasi—fa'atulagaina ma fa'agasolo manino galuega ma fa'atinoga, fa'atonuga fa'apitoa fa'apitoa mo fa'amatalaga faigofie.

I. Aotelega Autu o le Auala Fausia

Fausia Galuega Fa'atonu Logic: Falegaosimea prefabrication o vaega u'amea i vaega → I luga o le nofoaga eleele faʻapotopotoga i luga o jigs → Faʻasaʻo uelo, suʻesuʻega uelo (NDT) & vali paʻi-up → Tasi tasi vaega taualuga sii i le tulaga → Faʻamauina ma le faʻatulagaina o le fausaga.

Tulaga Autu

•  Galue Fa'avae i le Laueleele I le taimi atoa: O galuega muamua e faia i luga o le eleele, e matua fa'aitiitia ai lamatiaga o le pa'ū ma lamatiaga maualuga.

•  Aiga Pulea: Fa'atasiga, u'i, ma fa'aogaga e fai i totonu ose si'osi'omaga mautu ma faigofie ona maua, fa'amautinoaina le sa'o lelei ma le lelei faufale.

•  Maua le Faufale: O le uelo maualuga ma le fa'amauina e fa'aitiitia, e matua fa'avavevave ai le faufale.

Tapulaa

•  Vaega Tele Fono e Manaomia: Manaomia se fanua vateatea, laugatasi, ma fa'ama'oti lelei mo le fa'apotopotoga i luga ole laiga.

•  Meafaigaluega Mamafa & Su'ega Fa'asa'o: Mana'omia ni tone si'i tone maualuga ma fa'atatau fa'ainisinia fa'ainisinia mo tulaga si'isi'i ma le malosi e amo ai le palapala.

Tala Faatatau

Fausia fausaga uamea avanoa, e pei o u'amea u'amea lapopo'a, u'amea modules taualuga, fa'avaa u'amea tele-span, ma fa'apotopotoga fa'apipi'i va'a mamafa.

II. Fa'ato'a Fa'ata'atiaga Galuega Faufale

Faʻasologa Faʻagasologa Faʻagasologa: Sauniuniga Faufale → Faʻasaʻoina o le Nofoaga & Faʻapipiʻi → Faʻapipiʻi Jig Faʻatasi & Talia → Mauaina ma toe suʻesuʻeina Vaega → Fonotaga eleele → Galue Uila → Suʻega Weld (NDT) & Paʻu Paʻu Paʻu → Lifting Lug & Rigging Setup → Trial Fifti Suʻega → Faʻataʻitaʻiga Faʻataʻitaʻiga Faʻataʻitaʻiga → Faʻataʻitaʻiga Faʻataʻitaʻiga Faʻataʻitaʻiga Fa'atonu le tumau → Toe siaki tu'i masi'i ma le maualuga → So'oga Tumau & Fa'amau → Ave'esea fa'amau → Talia o le Poloketi → Fa'ate'aina Jig Fa'atasi

1. Sauniuniga Faufale Muamua (Laasaga Sili ona Taua)

Afai e le'o lelei tapenaga muamua, e faigofie lava ona tupu fa'afitauli e pei o le fa'aletonu o le fausaga, fa'aletonu, po'o mea sese i le taimi o le fa'apotopotoina ma le si'itia. Taulai lelei i nei galuega autu e 4:

•  Fuafua Muamua: Saunia se polokalame fa'ae'e fa'apitoa. Mo fa'alavelave maualuga, fa'alavelave mata'utia, iloiloga fa'apitoa ma fa'atagaga aloa'ia e fa'atulafonoina. Fa'ato'a fa'atatauga fa'ainisinia fa'ainisinia mo tulaga fa'agaoioi o le crane, fa'amamafa o le sui, malosi e fa'atatau i le 'ele'ele, ma le fa'aosoina o uta.

•  Fa'amaumauga o Mea ma Fa'amaumauga: Asiasia tusi fa'amaonia o le fa'amalieina o falegaosimea, lipoti o su'ega mill (MTR), fa'amaumauga o su'ega e le fa'aleagaina (NDT), ma pepa fa'amaoniga. Fa'amalo puipuia so'o se vaega e le ogatasi mai le ulufale atu i le nofoaga o galuega.

•  Fuafuaga Fa'atulagaina o Nofoaga: Fa'atulaga manino sone eseese mo le teuina o vaega, galuega fa'apipi'i i le eleele, ma le fa'atulagaina o femalagaa'i/tu'u. Mo fa'avae eleele malu, eli ma sui i le fa'atumu malo, fa'apipi'i, ma fa'ama'a/fa'amaa'a le 'ele'ele.

•  Fa'amatalaga mo le Saogalemu o Tagata Faigaluega: E tatau ona umia e le au uelo, tagata e fa'agaioiina si'o, fa'ailoga, ma ili fa'ailoga fa'amaonia aloaia. Faia le saogalemu ma faʻamatalaga faʻapitoa mo tagata faigaluega uma, faʻamalamalamaina tiute taʻitasi ma faʻasaina le saogalemu.

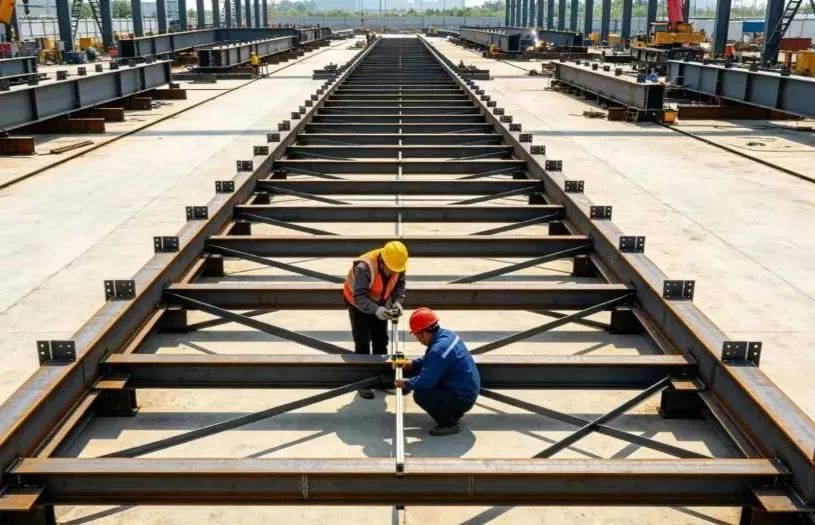

2. Assembly Jig Setup ma le Taliaina

O le jig fa'apotopotoga (fa'avaa lagolago i le eleele) e mana'omia mo le sa'o o le fa'apotopotoga. Fa'atasiga fa'apitoa po'o fa'aletonu, fa'ava'a fa'agasolo e matua fa'asaina lava!

•  Fa'aoga le Uamea Fa'atonu: Fausia jigs e fa'aaoga ai vaega u'amea masani a le atunu'u e fa'amautinoa ai le ma'a'a lelei ma le mautu, puipuia le fa'amauina o le eleele, fa'aletonu le fausaga, po'o le luluina pe a uma ona utaina.

•  Sa'o Fa'atonu ma Tulaga: Fa'ata'atia sa'o laina ta'iala; fa'atonutonu lelei to'i fa'asologa, maualuga, ma le tulaga. Mo vaega lapopo'a, fau i le mua'i-camber (se pi'o aga'i i luga ma le loto i ai) e tusa ai ma fa'ata'ita'iga fa'ata'ita'iga e fa'afeagai ai le pa'u i le lumana'i i lalo o uta o auaunaga.

•  Asiga Fa'apitoa & Fa'ailoga: E tatau ona faia se su'esu'ega fa'apitoa pe a mae'a le seti jig. Fa'amaumau ma teu fa'amaumauga fua uma, maualuga, ma mafolafola. E faatoa mafai ona fa'aoga le jig pe a uma ona saini aloaia

3. Tuuina atu o vaega ma Fonotaga i le eleele

O le fa'apipi'iina o le eleele o le fa'agasologa autu lea mo le fa'atonutonuina o tulaga lelei atoatoa. E manaʻomia le pulea lelei:

•  Su'esu'ega o Vaega Fa'alotoifale: Su'esu'e vaega ta'itasi pe a taunu'u mo foliga vaaia, fa'aletonu o felauaiga, ufiufi puipui, ma le fa'aogaina o pu. Fa'asa'o ma fa'asa'o so'o se fa'aletonu laiti a'o le'i fa'apotopotoina.

•  Faiga o le Jig & Fetuunaiga: A uma ona tu'u vaega i luga o le jig, fa'aoga so'o hydraulic ma uaea tama e fa'alelei lelei ma fa'atonutonu lelei le va, laina axis, maualuga, va o a'a (gap fa'apipi'i fa'atasi), ma le fa'aogaina i luga.

•  Tack Welding e Tagata Uila Fa'amaonia: E tatau i tagata uelo fa'amaonia ona fa'atino le uelo fa'amau (uelo le tumau). Ole umi ole uelo ma le vae vae e tatau ona fetaui ma tulaga fa'atekinisi, puipuia le porosity, ta'e, ma isi mea sese.

•  Uselese Fa'atusa & Fa'amama Fa'amamago: E tatau ona mulimulita'i le uelo aloa'ia i ta'iala o le "uelo fa'atusa" ma le "uo fa'asolosolo i tua" (uila i vaega pupuu e fealua'i) e fa'asa'o tutusa ai le mamafa o le vevela ma fa'aitiitia ai le fa'afefe. Mo ipu u'amea mafiafia, fa'atino lelei le fa'ao'oina o le vevela ma le va'ava'a.

•  Fa'amaonia Ina ua mae'a le Fa'apotopotoga: A mae'a le fa'apotopotoga, toe fua fa'atatau le aofa'i atoa, fa'atatau o le camber, ma le sa'o sa'o i tua e fa'amautinoa ai le tausisia atoatoa o tulafono fa'ainisinia ma ata o mamanu.

4. Su'esu'ega Uila ma Pa'u Vali Fa'asa'o

•  Su'ega e le Fa'aleagaina (NDT): Fa'atino le Su'ega Ultrasonic (UT) po'o le Su'ega Radiographic (RT) mo le fa'ata'ita'iga. So'o se uelo e le usita'ia e tatau ona matua'i 'ese i fafo, toe uelo, ma toe fa'ata'ita'i seia 100% agavaa.

•  Ulu Fa'amama & Toe valiina: olo fa'alelei so'oga u'umea, aveese 'ele, ma'a, ma fa'afefete, ma fa'aoga vave fa'atasi ma le fa'ameamea ma le pito i luga e fa'amautinoa ai le fa'aauau pea ma le fa'aogaina o le faiga o le ufiufi puipui.

•  Puipuiga o le Laueleele: Puipuia mea e fa'afeso'ota'i ai fe'avea'i fa'amau, pu fa'amau, ma fa'a vali ua mae'a mai le fa'afefeteina, ga'o/su'u filogia, ma maosiosia masini.

5. Si'i Mea ma Filifiliga Lisi

Tulafono o le Saogalemu Si'i Autu: Aua ne'i suia mea e si'itia ai e aunoa ma se fa'atagaga, aua ne'i fa'afefiloi la'au e le fetaui, ma 'aua lava ne'i fa'asaoina vaega i malosiaga le talafeagai.

•  Fa'aoga Fa'amau Si'isi'i: Fa'aaoga i taimi uma fa'alava si'isi'i na mua'i fuafuaina, fa'ainisinia falegaosimea (mata mata). E matua fa'asaina le ueloina i luga ole nofoaga po'o le viliina o pu mo mea e si'itia ai. E tatau ona faia su'esu'ega 100% NDT uma uelo si'i.

•  Fa'atatauga o le Gafatia: Filifili maea uaea u'amea, fa'amau, ma maata si'i e fa'atatau tonu lava i uta fa'atatau, fa'atasi ai ma mea e saogalemu ai uta. E matua fa'asa lava le fa'asili o uta.

•  Puitau Tulima: Fa'apipi'i ni puipui tulimanu (fa'amalulu/puipui pito) i tulimanu ma'ai uma ma pito o vaega uamea e puipuia ai uaea mai le tipiina pe fa'aleagaina.

•  Fa'amalosi le tumau: Fa'aopoopo ni fa'alava/su'u mo sina taimi i vaega pupu'e pe manifinifi puipui (e pei o fa'alava uumi) e puipuia ai le mimilo, fa'amau, po'o le fa'aletonu i le lotoifale a'o si'i.

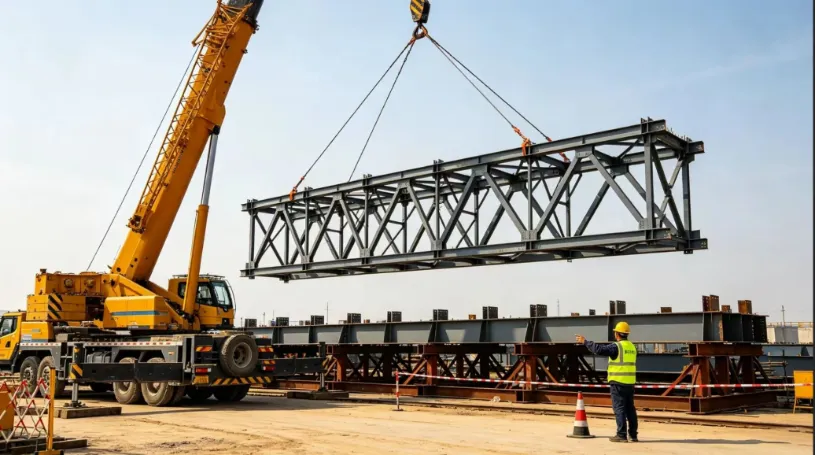

6. Su'ega Si'i Fa'ata'ita'i (E le tatau ona fa'ase'e)

O le si'itia o le faamasinoga o le pa puipui mulimuli lea e tetee atu ai i faalavelave faafuase'i.

•  Si'i ma Fa'ae'e: Si'i malie le vaega 200–300 mm le mamao mai le jig fa'apipi'i, ma taofi fa'amau i luga o le ea mo le 5 i le 10 minute.

•  Su'esu'ega Atoa: Su'esu'e mae'ae'a: tulaga o uta i mea e si'itia ai, fa'aletonu le fa'alava, fa'aletonu atoa ma sui fa'apitonu'u, fa'amautu o le crane, fa'amautu o le eleele i lalo o ama, ma so'o se fa'alavelave po'o so'o i le jig.

•  Fa'aitiiti Fa'aitiitiga Fa'aletonu: Afai e iloa se leo e le masani ai, fa'aletonu le fausaga, po'o le tele o le palapala, toe tu'u loa le vaega i luga o le jig. Fa'ato'a fa'agasolo le si'i aloa'ia pe a mae'a fa'atonuga fa'asa'oga.

7. Si'i i luga le Fono Tele, Tulaga, ma le Puipuiga Le tumau

•  Fa'ailoga Tagata Ta'ito'atasi: E tatau ona fa'atonuina e se ta'ita'i fa'ailoga tofia e to'atasi e fa'aaoga fa'ailoga lima ma fa'atonu leo. Fa'ailoga tagata e to'atele ma fa'agaioiga vevesi e matua fa'asāina.

•  Smooth Crane Gaoioiga: Si'i, sasau (sagi), ma luffing (boom derricking) e tatau ona tumau lamolemole ma faifai malie i le taimi atoa. Aloese mai tu fa'afuase'i, feliuliua'i, po'o uta te'i. E tatau i le auvaa i le eleele ona fa'aoga laina fa'ailoga (uaea ta'iala) e fa'amautu ai le fa'atonuga o le vaega ma puipuia ai le feto'ai ma fausaga o iai.

•  Tulaga & Lagolago Le tumau: A uma loa ona nofo i luga o lagolago tumau, ia fa'alelei tonu to'i fa'asologa, maualuga, ma pa'u sa'o. Fa'apipi'i fa'amau le tumau ma fa'amau uaea tama.

•  Laina Mumu Saogalemu Autu: Aua ne'i tatalaina le matau crane seia oo i lefausaga uameafa'atūina se fa'atulagaga fa'amautu, fa'alagolago le tagata lava ia.

8. So'oga Tumau ma Galuega Fa'auma

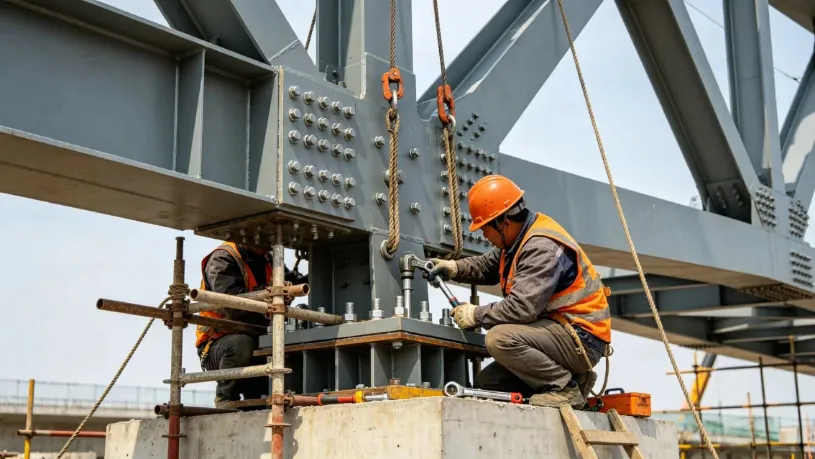

•  Ulu-Malosi Fa'amau Muamua: Fa'amuamua le fa'amauina o le fa'amauina maualuga. Fa'ata'ita'i lelei le fa'asologa o le fa'amauina e lua: "Fa'amua Fa'amau → Fa'amau Fa'amauina". Fa'ailoga lelei fa'amau ta'itasi pe'a mae'a fa'amauina e puipuia ai fa'amau e misia, matala, po'o le so'ona so'o.

•  Su'ega So'oga i luga ole Tulaga: Fa'atino uelo i luga ole laiga ma fa'a'au'au i luga ole laiga e tele-pass, ma fa'atino vave su'ega e le fa'aleagaina (NDT) pe a mae'a.

•  Atoatoa Toe Fuafuaina o le Fauga: Toe fua uma itu atoa, maualuga, ma tau fa'asese. A mae'a ona fa'amaonia le fa'amalieina, ta'ese ma le saogalemu mea si'i, lagolago lē tumau, ma le jig fa'apipi'i i lalo.

•  Lapea Fa'alelei & Tu'uina atu: Fa'apa'i i luga mea uma ua fa'aleagaina fa'ato'a pala ma fa'afu afi i vaega uma na a'afia e fa'amae'a ai le fa'apipi'iina.

III. Lapataiga Mata'utia i luga ole Nofoaga (Ma'i'ese Autu e 'Alo'ese)

1. Fa'atonuga Tulaga Lelei o Fonotaga

•  Solid Jig Foundation: O le eleele i lalo ifo o le ma'i fa'apipi'i e tatau ona mautu, fa'apipi'i, ma laugatasi. E matua fa'asāina galuega fa'apipi'i i luga o 'ele'ele mālū po'o 'ele'ele fa'afefeteina i taimi o timuga ina ia puipuia ai le fa'ato'a fa'ato'a.

•  Fa'atonu Fa'atonu: Fa'atulaga sa'o le mua'i-camber (pi'o i luga ma le loto i ai) mo tagata lapopo'a e tusa ai ma fa'atauga o le mamanu. Fa'alua-sia'i fua a'o le'i mae'a fa'atasi ma le fa'ato'a fa'aputuina ina ia puipuia ai le pa'u i lalo pe a uma ona fa'atutu.

•  Tagata Uilaina Tapulaa: Taofi loa le uelo i fafo i taimi o matagi malolosi, timuga, kiona, po o le malulu o le vevela. Ia fa'amautinoa ua fa'amago mae'ae'a luga o le sila uamea i sulu fa'avevela a'o le'i toe fa'aulu.

•  Puipui Mea Maualuluga Malosi o Feso'ota'iga: Fa'asa'o lelei mea fa'afeso'ota'i fa'amau. O le oloina, fa'aleagaina o le suau'u, po'o le mu fa'afefeteina e fa'afefeteina e matua fa'asaina, fa'amautinoa o le fa'ase'e fa'ase'e e fetaui ma tulaga fa'ainisinia.

2. Fa'atonuina Si'itia Saogalemu Laina Mumu

•  Faasaina o le Tau: E matua fa'asaina le sisi i luga i taimi o matagi malolosi o le Force 6 ma luga atu (saosaoa o le savili ≥ 10.8 m/s), puao mafiafia, timuga mamafa, po'o le le lava o moli o le po.

•  Lalagoa'i Outrigger Crane: E tatau ona lagolagoina atoatoa le sasao i ipu uamea mafiafia e tufaina ai uta i luga o le eleele malō, fa'amaonia e puipuia ai le pa'u po'o le tu'i o le ama.

•  Sone Puipuia o le Saogalemu Malosi: Fa'atu se pa puipui ma manino le sone fa'ate'a i totonu o le va'aiga o le crane. O tagata e le'i fa'atagaina e matua fa'asaina lava mai le ulufale, ui atu, pe nofo i totonu o le eria.

•  A'o le'i Sifi Su'esu'ega o La'au: Asiasia mea uma e sisiina ai, mea fa'apipi'i, ma maea uaea a'o le'i faia sifi faigaluega ta'itasi. Toe sui vave pe afai ua gau uaea, ofi tele, po'o le kinks/deformations ua sili atu tapula'a faatagaina.

3. Tulaga masani ma Faiga Puipuia

•  Suiga Tele o Vaega: Fa'atulaga muamua le camber mamanu, fa'aopoopo i ai fa'amalosi le tumau, mulimuli i fa'asologa u'i tutusa, ma fa'atino su'esu'ega atoa o tulaga si'i.

•  Lifting Lug Sae-out Failure: Fa'atino fauga fa'apitoa mo le si'iina o atopa'u, fa'amautinoa le uelo fa'ato'ato'a ma le 100% NDT asiasiga, ma fa'asā le fa'atagaina le si'isi'i fa'avave.

•  Fa'ato'a o le Laueleele po'o le Tu'u: Fa'amautinoa ma fa'amaaa le eleele a'o le'i o'o i ai, tu'u ni ipu u'amea mamafa i lalo o ama, ma mata'ituina le fa'ato'aina o le eleele i le taimi o le si'itia o le fa'amasinoga.

•   Fa'atonu Fa'atonu pe a uma ona Tu'u: Fa'apipi'i vave uaea tama ma fa'alava lagolago le tumau, fa'amalosia le fa'atonuga: "Aua ne'i fa'amatu'u le matau crane a'o le'i fa'amauina le fausaga."

•  Fa'amauina Malosi Maualuga Fa'alilolilo: Fa'asa'o lelei mea fa'afeso'ota'i fe'ese'esea'i, fa'aoga faiga fa'ata'ita'i fa'apipi'i fa'amau, ma siaki ma fa'ailoga fa'ailoga fa'ailoga ta'itasi pe a mae'a.

IV. Aotelega

O le manatu autu o le pulega ofa'apipi'i fausaga uamea i luga ole laigama e mafai ona aoteleina le si'i fa'atasi e pei o le: fa'apipi'i sa'o o le eleele, fa'atonuga ma'a'a, fa'atatau le si'i, fa'alelei ma tumau le si'i, ma aua lava ne'i tu'u le matau a'o le'i fa'amauina.

E ala i le pulea lelei o pou taua e fa - o le jig quality, welding deformation, si'itia tulaga o le uta, ma le tumau le tumau o le fausaga-o le tele o faaletonu faufale masani ma faʻalavelave faʻafuaseʻi e mafai ona puipuia, e maua ai se fofo saogalemu, faʻatuatuaina, ma lelei mo le faʻainisinia fausaga uʻamea tetele.
